多合一气体传感器模组

激光颗粒物传感器红外灰尘传感器甲醛传感器二氧化碳传感器多合一气体传感器模组车载传感器

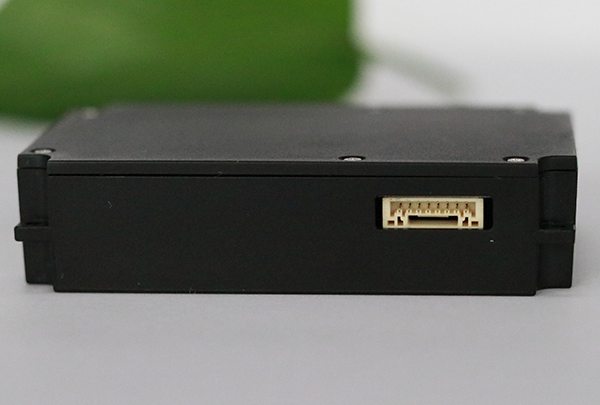

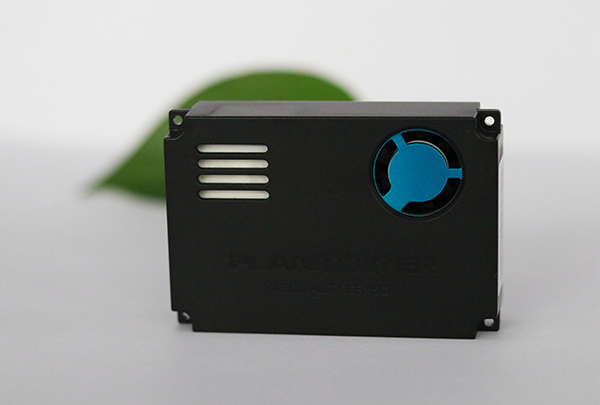

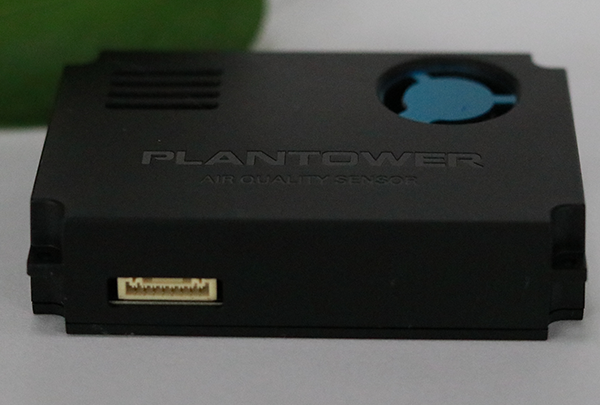

PTQS1005

➢ 主要特性
◆激光散射原理测量颗粒物浓度
◆半导体原理测量 TVOC
◆红外非分光原理测量二氧化碳
◆内部集成温湿度一体检测芯片
◆多种传感器统一风道，优化空间和反应速度
◆高度集成，方便用户设计

联系我们

产品详情

表1 颗粒物浓度技术指标
参数	指标	单位
颗粒物测量范围	0.3~1.0；1.0~2.5；2.5~10	微米（μm）
颗粒物计数效率	50%@0.3 微米 98%@>=0.5 微米
颗粒物质量浓度有效量程（PM2.5 标准值）	0~500	微克/立方米
颗粒物质量浓度最大量程（PM2.5 标准值）*	≥1000	微克/立方米
颗粒物质量浓度分辨率	1	微克/立方米
预热时间	30	秒（s）
颗粒物传感器工作电流	45(1/2)~75(1/2)	毫安（mA）
颗粒物质量浓度一致性（PM2.5 标准值）*	±10%@100~500 微克/立方米 ±10 微克/立方米@0~100 微克/立方米
平均无故障时间	≥3	微克/立方米
称准体积	0.1	年（Y）
表2 TVOC 浓度技术指标
参数	指标	单位
TVOC 有效量程	0-10	ppm
TVOC 一致性	±20%
TVOC 分辨率	0.01	ppm
TVOC 预热时间	5	分钟（min）
TVOC 工作电流	60	毫安（mA）
平均无故障时间	≥3	年（Y）
表3 CO2 浓度技术指标
参数	指标
有效量程	400~3000	ppm
最大量程	5000	ppm
分辨率	1	ppm
预热时间	60	秒（s）
最大误差	±（50ppm+5%of reading）
CO2 工作电流	30(2/3)~150(1/3)	毫安（mA）
平均无故障时间	≥5	年（Y）
表4 温湿度技术指标
参数	指标	单位
温度测量范围	-30~99	℃
温度测量分辨率	0.1	℃
湿度测量范围	0~99	％
湿度测量分辨率	0.1	％
表5 基本技术指标
参数	指标	单位
直流供电电压	Typ:5.0 Min:4.5 Max: 5.5	伏特（V）
平均工作电流	≤200	毫安（mA）
模块工作电流	110~300	毫安（mA）
模块待机电流	25	毫安（mA）
数据接口电平	L <0.8 @3.3 H >2.7@3.3	伏特（V）
工作温度范围	0~+55	摄氏度（℃）
工作湿度范围	0~90	%
储存温度范围	-30~+60	摄氏度（℃）
平均无故障时间	≥3	年（Y）
最大尺寸	76×52×19	毫米（mm）
